楽しいクラフト　VOL.５　　　

ハイクオリティ・　自分だけのベストサウンドの世界へ　

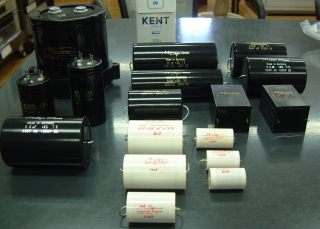

　　　　　　MUNDORF     ムンドルフ　コンデンサ　　　

WEB SHOP


MUNDORF     ムンドルフ　コイルへ　

　

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

　

　

お待たせいたしました。受注再開です。

価格改訂になっています。

　

　

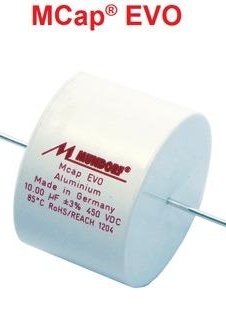

　　MCAP EVOシリーズの特徴　　

MCAP EVOは限られた予算とスペースでも最高の結果を得るため新しく設計された新世代のコンデンサです。

PPフィルムと可能な限り厚くされたアルミ層は革新的な巻線形状で正確にまかれ特殊ケージングに入れています。

これらはカラフルで躍動感のある音色、解像度、再現性、立体的な音場の向上と並んで顕著なマイクロダイナミクスに反映されます。

許容誤差が小さく、コンパクトな寸法、低コスト、最高レベルの安全性(自己修復)も大きな特徴です。

また、左右非対象のリード線を持つことにより、水平方向に加え垂直方向でも組み立て可能となります。
短いリード線はコンデンサ本体の外側の箔を示す目印にもなっています。


 国内外の有名なスピーカーにも採用されているドイツ　ムンドルフの高性能・高品質コイル＆コンデンサです。
　　　　　　　　　　　　

 MCAP EVO

ポリプロピレン/アルミニューム　　　　　使用温度/ー２５°～＋８５° 　

静電容量(μF)

 容量偏差(%) [VDC](耐圧) サイズØ*L [mm] 価格(税込)円 　

０．０１

 0.010 ±5% 650 12 * 12 ３，４１０

０．１０

 0.10 ±5% 650 12 * 12 ３，４１０

０．１５

 0.15 ±5% 450 16 * 14 ３，４１０

０．２２

 0.22 ±4% 450 16 * 14 ３，４１０

０．２７

 0.27 ±4% 450 18 * 14 ３，４１０

０．３３

 0.33 ±3% 450 18 * 14 ３，４１０

０．３９

 0.39 ±3% 450 20 * 14 ３，４１０

０．４７

 0.47 ±3% 450 20 * 14 ３，４１０
０．５６ 0.56 ±3% 450 22 * 16 ３，４１０
０．６８ 0.68 ±3% 450 22 * 16 ３，４１０
０．８２ 0.82 ±3% 450 25 * 16 ３，４１０
１．００ 1.0 ±3% 450 25 * 16 ３，４１０
１．５０ 1.5 ±3% 450 30 * 16 ３，４１０
１．８０ 1.8 ±3% 450 25 * 21 ３，４１０
２．２０ 2.2 ±3% 450 25 * 21 ３，４１０
２．７０ 2.7 ±3% 450 30 * 21 ３，４１０
３．３０ 3.3 ±3% 450 30 * 21 ３，７４０
３．９０ 3.9 ±3% 450 25 * 27 ３，９６０
４．７０ 4.7 ±3% 450 30 * 27 ４，１８０
５．６０ 5.6 ±3% 450 30 * 27 ４，４００
６．８０ 6.8 ±3% 450 35 * 27 ４，９５０
８．２０ 8.2 ±3% 450 35 * 27 ５，３９０
１０．００ 10 ±3% 450 40 * 27 ５，９４０
１２．００ 12 ±3% 450 35 * 35 ７，１５０
１５．００ 15 ±3% 450 40 * 35 ８，３６０
１８．００ 18 ±3% 450 50 * 35 ９，５７０
２２．００ 22 ±3% 450 50 * 35 １１，０００
３３．００ 33 ±3% 450 65 * 35 １４，６３０
４７．００ 47 ±3% 350 50 * 50 １５，８４０
５６．００ 56 ±3% 350 65 * 50 １７，０５０
６８．００ 68 ±3% 350 65 * 50 １９，４７０
８２．００ 82 ±3% 350 75 * 50 ２４，３１０
１００ 100 ±3% 350 75 * 50 ２９，２６０
１５０ 150 ±3% 250 50 * 90 ２４，３１０
１８０ ±3% 250 65 * 90 ２８，０５０
２２０ 220 ±3% 250 65 * 90 ３１，６８０
２７０ 270 ±3% 250 65 * 90 ３６，５２０
３３０ 330 ±3% 250 75 * 90 ４８，６２０

お買い物案内をご覧下さいお

買い物案内をご覧下さい。ご注文、お問い合わせはこちらから。わせはこちらから
　

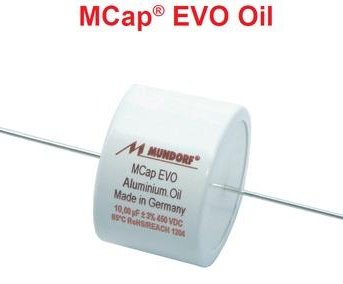

Mundorf MCap EVO Oil Capacitors　　

　　　　　　　　　　　　
　
静電容量(μF 容量偏差(%) [VDC](耐圧) サイズØ*L [mm] 価格(税込)円

０．０１０

±5%

６５０

１２×１２

３，９６０

０．１０

±5%

６５０

１２×１２

３，９６０

０．１５

±5%

４５０

１６×１４

３，９６０

０．２２

±4%

４５０

１６×１４

３，９６０

０．３３

±3%

４５０

１８×１４

３，９６０

０．４７

±3%

４５０

２０×１４

３，９６０

０．６８

±3%

４５０

２２×１６

３，９６０

１．００

±3%

４５０

２５×１６

３，９６０

１．５０

±3%

４５０

３０×１６

３，９６０

２．２０

±3%

４５０

２５×２１

３，９６０

２．７０

±3%

４５０

３０×２１

３，９６０

３．３０

±3%

４５０

３０×２１

 ４，１８０

３．９０

±3%

４５０

２５×２７

 ４，４００

４．７０

±3%

４５０

３０×２７

 ４，６２０

５．６０

±3%

４５０

３０×２７

 ４，９５０

６．８０

±3%

４５０

３５×２７

 ５，３９０

８．２０

±3%

４５０

３５×２７

 ５，９４０

１０．００

±3%

４５０

４０×２７

 ６，３８０
　　　１２．００

±3%

 ４５０ 　　　３５×３５ ７，３７０

１５．００

±3%

４５０

４０×３５

 ８，５８０

１８．００

±3%

４５０

５０×３５

 ９，７９０

２２．００

±3%

４５０

５０×３５

 １１，０００

２７．００

±3%

４５０

６５×３５

 １２，２１０

３３．００

±3%

４５０

６５×３５

 １４，６３０

３９．００

±3%

４５０

５０×５０

 １４，６３０

４７．００

±3%

３５０

５０×５０

 １５，８４０

５６．００

±3%

３５０

６５×５０

 １７，０５０

６８．００

±3%

３５０

６５×５０

 １９，４７０

１００．００

±3%

３５０

７５×５０

 ２９，２６０
　　１２０。００ ±3% ２５０ 　　５０×９０ 　　２３，１００
　　１５０．００ ±3% ２５０ 　　５０×９０ 　　２４，３１０
　　１８０．００ ±3% ２５０ 　　６５×９０ 　　２８，０５０
　　２２０．００ ±3% ２５０ 　　６５×９０ 　　３１，６８０
　　２７０．００ ±3% ２５０ 　　６５×９０ 　　３６，５２０
　　３３０．００ ±3% ２５０ 　　７５×９０ 　　４８，６２０
　 　 　 　 　
　 　 　 　 　

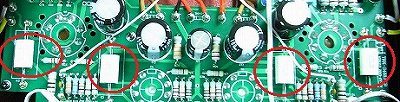

管球アンプのカップリングコンデンサにも

お買い物案内をご覧下さいお買い物案内をご覧下さい。ご注文、お問い合わせはこちらから。わせはこちらから
　

MCAP SUPREME EVO


 受注生産です。納期約３か月
型番 静電容量 容量差 耐圧(V) サイズ(mm) 価格(税込)
SE ０．１μF ±２％ １０００ １７×２３ ５，３９０
〃 ０．１５ 〃 〃 ２１×２３ ５，６１０
〃 ０．２２ 〃 〃 ２６×２３ ５，９４０
〃 ０．３３ 〃 〃 ３１×２３ ６，１６０
〃 ０．４７ 〃 〃 〃 ６，３８０
〃 ０．６８ 〃 〃 ３６×２３ ６，８２０
　 　 　 　 　 　
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
　

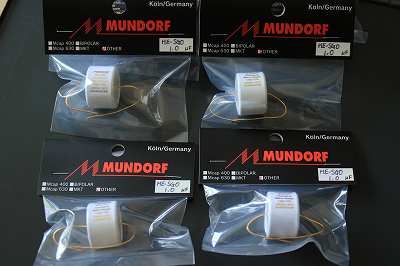

MCAP EVO SILVER GOLD .OIL

受注生産です。納期約３か月　　　　　　　　ボデイカラー(白)
型番 静電容量 容量差 耐圧(V) サイズ(Φ×L mm) 価格(税込)
ME-SGO ０．０１０ ±５％ ６５０ １２×１２ ７，３７０
ME-SGO ０．１ ±５％ ６５０ １２×１２ ７，３７０
ME-SGO ０．１５ ±５％ ４５０ １６×１４ ７，３７０
ME-SGO ０．２２ ±４％ ４５０ １６×１４ ７，３７０
ME-SGO ０．３３ ±３％ ４５０ １８×１４ ７，３７０
ME-SGO ０．４７ ±３％ ４５０ ２０×１４ ７，３７０
ME-SGO ０．６８ ±３％ ４５０ ２２×１６ ７，８１０
ME-SGO １．００ ±３％ ４５０ ２５×１６ ８，３６０
ME-SGO １．５０ ±３％ ４５０ ３０×１６ ９，０２０
ME-SGO ２．２０ ±３％ ４５０ ２５×２１ ９，７９０
ME-SGO ２．７０ ±３％ ４５０ ３０×２１ １１，０００
ME-SGO ３．３０ ±３％ ４５０ ３０×２１ １２，２１０
ME-SGO ３．９０ ±３％ ４５０ ２５×２７ １３，４２０
ME-SGO ４．７０ ±３％ ４５０ ３０×２７ １４，６３０
ME-SGO ５．６０ ±３％ ４５０ ３０×２７ １７，０５０
ME-SGO ６．８０ ±３％ ４５０ ３５×２７ １９，４７０
ME-SGO ８．２０ ±３％ ４５０ ３５×２７ ２１，８９０
ME-SGO １０．００ ±３％ ４５０ ４０×２７ ２４，３１０
ME-SGO １５．００ ±３％ ４５０ ４０×３５ ２９，２６０
ME-SGO １８．００ ±３％ ４５０ ５０×３５ ３４，１００
ME-SGO ２２．００ ±３％ ４５０ ５０×３５ ４１，３６０
ME-SGO ３３．００ ±３％ ４５０ ６５×３５ ４８，６２０
ME-SGO ４７．００ ±３％ ３５０ ５０×５０ ６０，８３０
ME-SGO ６８．００ ±３％ ３５０ ６５×５０ ７２，９３０
ME-SGO １００.００ ±３％ ３５０ ７５×５０ ８５，１４０
ME-SGO １５０．００ ±３％ ２５０ ５０×９０ ９７，２４０
ME-SGO １８０．００ ±３％ ２５０ ６５×９０ １２１，５５０
ME-SGO ２２０．００ ±３％ ２５０ ６５×９０ １４５，８６０
ME-SGO ２７０．００ ±３％ ２５０ ６５×９０ １７０，１７０
ME-SGO ３３０．００ ±３％ ２５０ ７５×９０ １９４，４８０
　 　 　 　 　 　

お買い物案内をご覧下さいお買い物案内をご覧下さい。ご注文、お問い合わせはこちらから。わせはこちらから
　

MCAP SUPREME EVO OIL

素材：ポリプロピレン/アルミニウム・オイル含侵
特徴：インダクションフリー特殊巻線(無誘導巻)
使用温度：－25℃～＋８５°

受注生産です。納期約３か月
型番 静電容量 容量差 耐圧(V) サイズ(mm) 価格(税込)
SE-0 １．０μF ±２％ １０００ ３６×２８ ７，３７０
〃 １．５ ±２％ １０００ ４１×２８ ７，８１０
〃 ２．２ ±２％ ８００ ３６×３４ ８，３６０
〃 ２．７ ±２％ ８００ ４１×３４ ９，０２０
〃 ３．３ ±２％ ８００ ４６×３４ ９，７９０
〃 ３．９ ±２％ ８００ ４６×３４ １１，０００
〃 ４．７ ±２％ ８００ ５１×３４ １３，４２０
〃 ５．６ ±２％ ８００ ５６×３４ １４，６３０
〃 ６．８ ±２％ ８００ ５１×４１ １７，０５０
〃 ８．２ ±２％ ８００ ５６×４１ １９，４７０
〃 １０．０ ±２％ ８００ ６６×４１ ２１，８９０
〃 １５．０ ±２％ ８００ ７６×４１ ２４，３１０
〃 １８．０ ±２％ ７００ ６６×５５ ２１，８９０
〃 ２２．０ ±２％ ７００ ６６×５５ ２４，３１０
〃 ２７．００ ±２％ ７００ ７６×５５ ２８，０５０
〃 ３３．００ ±２％ ６００ ６６×６７ ３１，６８０
〃 ４７．００ ±２％ ６００ ７６×６７ ３８，９４０
〃 ５６．００ ±２％ ６００ ７６×６７ ４６，２００
〃 ６８．００ ±２％ ６００ ９０×６７ ５５，９９０
　 　 　 　 　 　
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
　
　

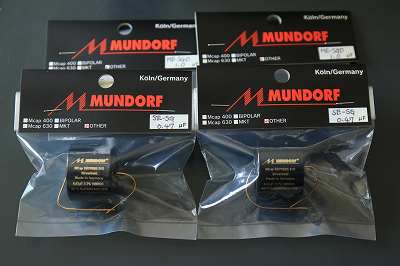

MCAP SUPREME EVO SILVER GOLD

　写真はイメージです

受注生産です。納期約３か月
型番 静電容量 容量差 耐圧(V) サイズ(mm) 価格(税込)
SE-SG ０．００１０μF ±５％ １５００ １６×１４ ９，７９０
〃 ０．０１０ ±３％ １５００ １６×１４ ９，７９０
〃 ０．１ ±２％ １０００ １７×２３ ９，７９０
〃 ０．１５ ±２％ １０００ ２１×２３ １１，０００
〃 ０．２２ ±２％ １０００ ２６×２３ １２，２１０
〃 ０．３３ ±２％ １０００ ３１×２３ １４，６３０
〃 ０．４７ ±２％ １０００ ３１×２３ １７，０５０
〃 ０．６８ ±２％ １０００ ３６×２３ １９，４７０
　
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
　

MCAP SUPREME EVO SILVER GOLD.　OIL

素材：ポリプロピレン/銀９９％＋金１％・オイル含侵
特徴：インダクションフリー特殊巻線(無誘導巻)
使用温度：－25℃～＋８５°

写真はイメージです

受注生産です。納期約３か月　　　　　　　　　　ボデイカラー(黒)
型番 静電容量 容量差 耐圧(V) サイズ(mm) 価格(税込)
SE-SGO １．００μＦ ±２％ １０００ ３６×２８ ２１，８９０
〃 １．５ ±２％ １０００ ４１×２８ ２４，３１０
〃 ２．２ ±２％ ８００ ３６×３４ ２６，８４０
〃 ２．７ ±２％ ８００ ４１×３４ ２９，２６０
〃 ３．３ ±２％ ８００ ４６×３４ ３１，６８０
〃 ３．９ ±２％ ８００ ４６×３４ ３４，１００
〃 ４．７ ±２％ ８００ ５１×３４ ３８，９４０
〃 ５．６ ±２％ ８００ ５６×３４ ４３，７８０
〃 ６．８ ±２％ ８００ ５１×４１ ４８，６２０
〃 ８．２ ±２％ ８００ ５６×４１ ６０，８３０
〃 １０．００ ±２％ ８００ ６６×４１ ７２，９３０
〃 １２．００ ±２％ ８００ ６６×４１ ８５，１４０
〃 １５．００ ±２％ ８００ ７６×４１ ９７，２４０
〃 １８．００ ±２％ ７００ ６６×５５ １０９，４５０
〃 ２２．００ ±２％ ７００ ６６×５５ １２１，５５０
〃 ２７．００ ±２％ ７００ ７６×５５ １３３，７６０
〃 ３３．００ ±２％ ６００ ６６×６７ １４５，８６０
〃 ４７．００ ±２％ ６００ ７６×６７ １７０，１７０
〃 ５６．００ ±２％ ６００ ７６×９０ １９４，４８０
〃 ６８．００ ±２％ ６００ ７６×９０ ２１８，７９０
　 　 　 　 　 　
　


在庫がない場合は２～３ヶ月ほどお待たせする場合があります。
　

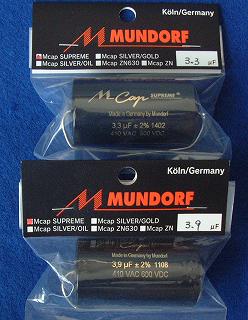

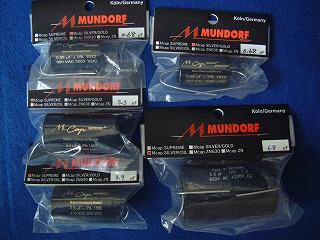

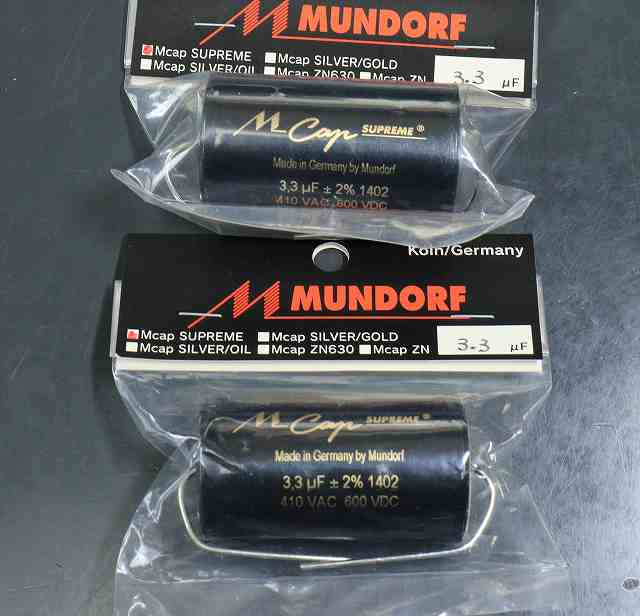

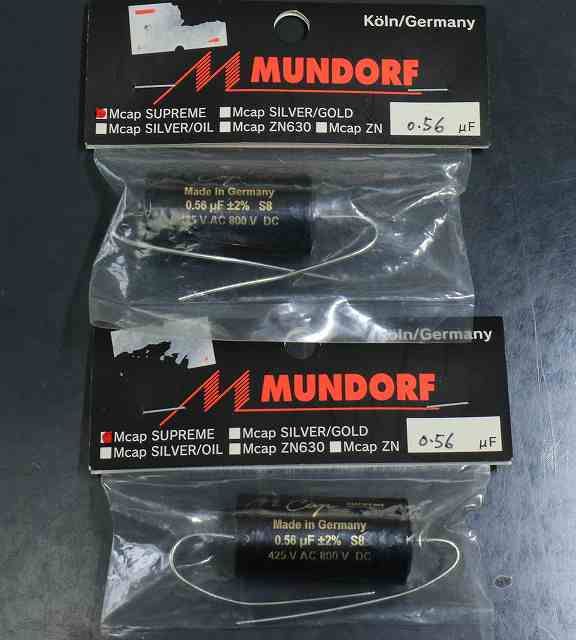

MCAP SUPREME　　エムキャップサプリーム

在庫僅少です



画像はイメージです

　

品名

　

MCAP SUPREME Classic

型番　SUP-8
　

誘導体

ポリプロピレン/アルミニウム

電極

無誘導巻き(2個のコンデンサを使用し耐圧を上げています)
真空含浸・アルミ蒸着

容量差

最大値±２％代表値１％

温度特性

 －２５℃～＋８５℃
　 　

静電容量µF

耐圧
VDC

サイズ
Φ×L/mm

 価格(税別)
　
0.10 1200 １７×３６ ４，９５０
0.15 　 　 　
0.22 1200 ２０×３８ ４，９５０
0.33 1200 ２５×５６ ４，９５０
0.47 600 ２０×３９

４，９５０
　 　 　 　
0.68 600 ２０×３９ ５，１７０
　 　 　 　
1.00 600 ２０×４０ ５，３９０
1.50 600 ２５×５２ ５，９４０
1.80 600 ２５×５２ 　
2.20 600 ２５×５２ ６，３８０
2.70 600 ３０×５６ 　
3.30 600 ３０×５６ ７，１５０
3.90 600 ３０×５６ ７，８１０
4.70 600 ３６×５６ ８，５８０
5.60 600 ３６×５６ ９，７９０
6.80 600 ４１×５３ １１，０００
8.20 600 ３６×１０６ １２，２１０
10.00 600 ３６×１０６ １３，４２０
15.00 600 ４１×１０６ １９，４７０
18.00 600 ５０×１０６ ２１，８９０
22.00 600 ５０×１０６ ２４，３１０
　

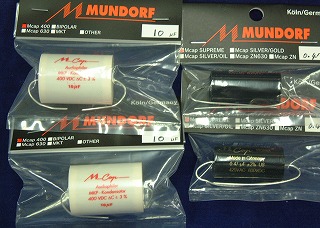

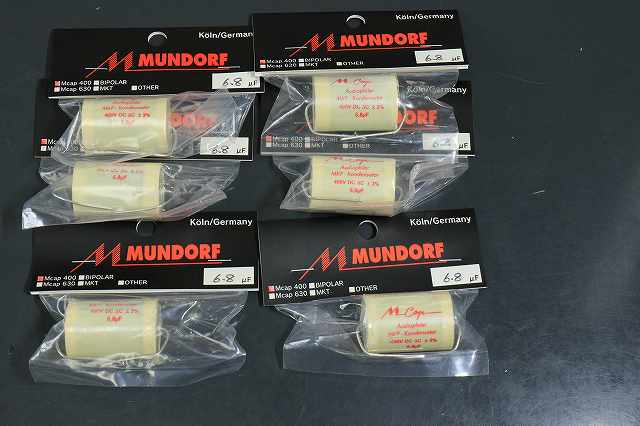

 　　 M ・CAP　 Classic
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　エムキャップ　　クラシック

電極素材→ポリプロピレン　/アルミニウム
温度特性：－２５℃～＋８５℃
　
型番/ 静電容量
 (単位μF)		 耐圧　　VDC　 容量差 サイズ　Φ×Ｌ　
(直径×長さ)㎜		 税込価格
MCAP630     　 　 　 　 　
〃　　　　　　　 ０．１ 630 ±３％ １０×１９ ￥１，６５０
〃 ０．１５ 　 　 〃 ￥１，６５０
〃 ０．２２ 〃 〃 １９×３９ ￥１，６５０
〃 ０．３３ 〃 〃 〃 ￥１，６５０
〃 ０．４７ 〃 〃 ２６×４１ ￥１，６５０
〃 ０．６８ 〃 〃 〃 ￥１，６５０
〃 １．００ 〃 〃 ３１×４２ ￥１，６５０
〃 １．５０ 〃 〃 ３６×４２ ￥１，６５０
〃 ２．２０ 〃 〃 ３６×５６ ￥１，７６０
〃 　 　 　 　 　
〃 ３．３０ 〃 〃 ４１×５７ ￥１，８７０
〃 　 　 　 　 　
〃 ４．７０ 〃 〃 ４６×７１ ￥１，９８０
〃 　 　 　 　 　
〃 ６．８０ 〃 〃 ５１×７１ ￥２，５３０
〃 　 　 　 　 　
〃 １０．００ 〃 〃 ５１×１０６ ￥２，９７０
　 　 　 　 　 　
----------------------------------------------------------------------------------

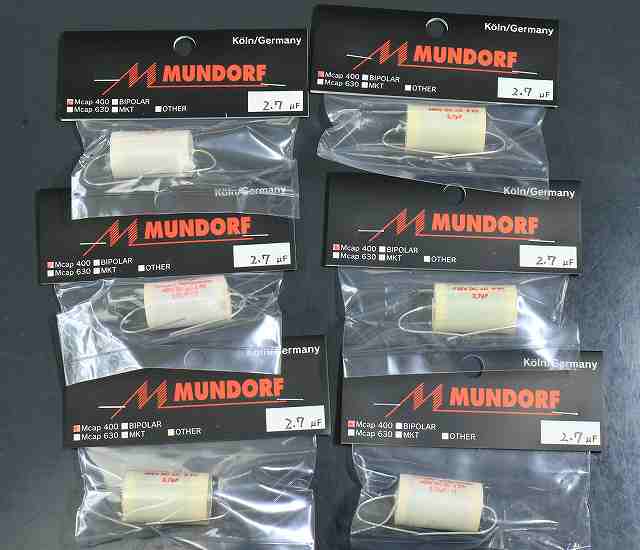

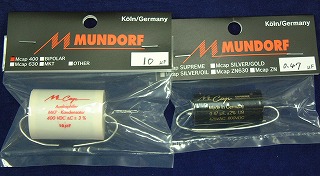

MCAP400 静電容量
 (単位μF)		 耐圧　　VDC　 容量差 サイズ　Φ×Ｌ　
(直径×長さ)㎜		 税込価格
〃 １．００ ４００ 〃 １２×２３ ￥１，６５０
〃 １．５０ ４００ 〃 １４×２８ ￥１，６５０
〃 ２．２０ ４００ 〃 １６×２８ ￥１，６５０
〃 ２．７０ ４００ 〃 １８×２９ ￥１，７６０
〃 ３．３０ ４００ 〃 １７×３４ ￥１，７６０
〃 ３．９０ ４００ 〃 １８×３４ ￥１，７６０
〃 ４．７０ ４００ 〃 ２０×３４ ￥１，８７０
〃 ５．６０ ４００ 〃 ２２×３４ ￥１，９８０
〃 ６．８０ ４００ 〃 ２４×３４ ￥２，２００
〃 ８．２０ ４００ 〃 ２４×３９ ￥２，５３０
〃 １０．０ ４００ 〃 ２６×３９ ￥２，７５０
〃 １５．０ ４００ 〃 ２８×４６ ￥３，１９０
〃 ２２．０ ４００ 〃 ３４×４６ ￥４，４００
　
MCAP250 ３３．００ ２５０ ±５％ ３３×４９ ￥４，９５０
〃 ４７．００ 〃 〃 ３７×５４ ￥６，６００
〃 ６８．００ 〃 〃 ４３×６１ ￥８，５８０
〃 ８２．００ 〃 〃 ４７×６１ ￥１１，０００
〃 １００ 〃 〃 ４６×６６ ￥１３，４２０

　


　
 M ・CAP　supreme Classic silver gold.oil

誘導体/電極素材　　ポリプロピレン/シルバーゴールド(銀９９％＋金１％)　　　オイル含侵

インダクションフリー巻き線/無誘導巻　　　　　　使用温度：－２５℃～＋８５℃

受注生産です。納期約３か月
　
型番 静電容量 容量差 耐圧(V) サイズ(ｍｍ) 税込価格
SUP-SGO 0.010μF ±５％ １０００ １７×３６ ￥９，６８０
〃 ０．１ ±３％ 〃 〃 ￥９，６８０
〃 ０．１５ 〃 〃 〃 ￥１０，８９０
〃 ０．２２ 〃 〃 １９×３９ ￥１２，２１０
〃 ０．３３ 〃 〃 〃 ￥１４，６３０
〃 ０．４７ 〃 〃 ２６×４１ ￥１７，０５０
〃 １．００ ±２％ 〃 ３１×４２ ￥２１，８９０
〃 １．５０ 〃 〃 ３６×４２ ￥２４，３１０
〃 ２．２０ 〃 〃 ３６×５６ ￥２９，１５０
〃 ３．３０ 〃 〃 ４１×５７ ￥３３，９９０
〃 ３．９０ 〃 〃 〃 ￥３８，９４０
〃 ４．７０ 〃 〃 ４６×７１ ￥４６，２００
〃 ５．６０ 〃 〃 〃 ￥５３，４００

納期は約２～３ヶ月になります。
　


　　　MUNDORF     ムンドルフ　コイルへ　　　

　

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから。

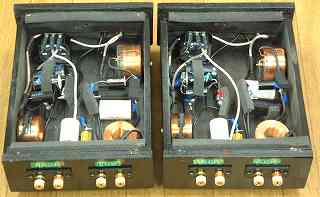

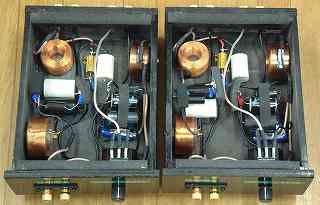

クロスオーバーネットワークの製作例です。

　スピーカーを自作した方に頼まれて製作したネットワークです。２ウェイ用でクロスオーバー周波数が850HZ、スロープが18dB/oct  のネットワークです。ウーハーに３８センチを使用し高域はドライバーにホーンを使用した２ウェイシステムです。チューニングが容易にできるようにボックスの中に組み込んでいます。がっしりした木箱を用意して配線材はやや太めで硬い線材を用意します。この方がくっきりします。(線材はスピーカーに合わせケースバイケースで選定します)

　各パーツの配置はなるべく信号の流れに添うようにします。コイルはなるべくOFCで太い径のものを使用した方が低抵抗になります。この場合はトリテック製です。コンデンサはムンドルフ、オーディンキャップ他 でフィルムコンデンサのハイブリット構成にしています。そしてなるべく耐圧の高いものを選ぶようにします。 この辺りは音の好みが入っていきます。またコイルの配置はお互いに磁力線の影響がないように配置します。配線材の接続はすべて圧着です。 半田付けの場合は線材同士をからげてそこを半田で押さえるという気持ちで行うといいでしょう。半田の音色の影響が少なくなります。

　コンデンサは大容量のを単品では使わず、なるべく並列接続して音のスピードを上げるようにします。充放電時間の短縮化です。調整時のコンデンサの並列接続する際はステンレスのネジか真ちゅうのネジ とナットをを使用します。後で微調整の際も簡単になります。また、これにより磁性体ひずみが出なくなります。ボックスを木箱にしたのもこの理由からです。

　コイルは巻き始めと巻き終わりを信号の流れにそって揃えてあります。ターミナルはフォステクス製の銅製のものを使用しています。コンデンサももちろん方向をそろえます。写真ではまだ仮組の状態で、スピーカーと組み合わせ低域と高域との 音のつながりがうまくいけば各コンデンサ等をしっかりと固定します。またインピーダンス補正も組み込んでいます。(これはシステムにより功罪がありますので試聴で決定します)


　
