誰も持っていない、メーカーでは作れない自分だけのスピーカー作り、応援します。
始めはユニット1個で、音が出ただけでも大満足。
次は2ウエイ、3ウエイに挑戦。もちろん、長岡式にもチャレンジし、そして、自分の好きな音質でオリジナルに挑戦だ!!
ホームシアターのサラウンド用は全部自分で、なんて方もいらっしゃる。

スピーカーケーブルはアクセサリーVOL.1をご覧ください。

スピーカー エンクロージャー(スピーカーボックス)

スピーカー エンクロージャー・キット




自然な再生が約束されるバスレフ方式のエンクロージャー


        フォステクス  NEW  BKシリーズ

BK-WB 2 シリーズは、フルレンジスピーカーの魅力を簡単に楽しむことができる、バスレフ型スピーカーボックスです。

フルレンジスピーカーを手軽に高音質でお楽しみいただくために、バスレフダクト、バナナプラグ対応の金メッキター
ミナル、ファストン端子付きの内部配線コード、吸音材を組み込み、推奨適合ユニットFF-WK シリーズにて音質を調整。

内部配線コードをスピーカーユニット端子に接続し、付属のネジでスピーカーユニットを取り付けるだけの簡単作業で高
品位な音質を楽しむことができます。



BK85WB 2

FF85WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

 税込¥12,100 →特価¥

126(W)×243(H)×180(D)mm (ターミナル含む) 3.6L  FF85WK(推奨)、FE83En

BK105WB 2

FF105WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

  税込¥13,200   特価¥

152(W)×290(H)×225(D)mm (ターミナル含む) 6.0L  FF105WK(推奨)、FE103En

BK125WB 2

FF125WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

 税込¥15,400   特価¥

168(W)×324(H)×249(D)mm (ターミナル含む)  9.0L  FF125WK(推奨)、FE126En

BK165WB 2

FF165WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

  税込¥20,350  特価¥

220(W)×426(H)×287(D)mm (ターミナル含む)  18.0L  FF165WK(推奨)、FE166En

BK225WB 2

FF225WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

  税込¥23,100   特価¥

248(W)×488(H)×323(D)mm (ターミナル含む)  28.0L  FF225WK(推奨)、FE206En



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

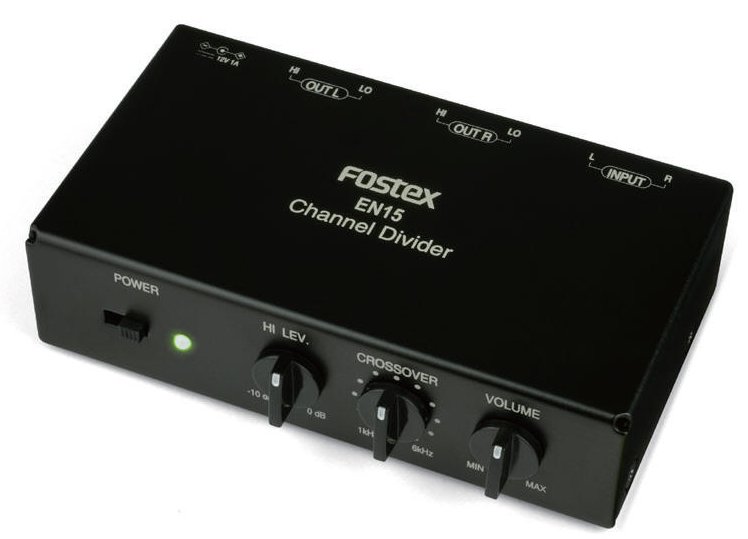

EN15  ステレオ2 Way型チャンネルデバイダー

fostex      フォステクス

EN15   税込¥12,100

税込特価¥

LC素子を使わず簡単に 2Wayシステムを調整でき、手軽にマルチアンプ方式を構築する事ができます。

●ツマミ操作でクロスオーバー周波数をシームレスに可変する事ができ、細かい音圧調整も簡単に行えます。

●クロスオーバー周波数の範囲を1〜6kHz、フィルター特性をLO・HIともに、-12db/oct , Q=0.7とし、一般的なウーハー(20cm口径まで)や、ツィーターについても幅広く使用する事ができます。

方式  アナログ方式2Way型
■クロスオーバー周波数 :
1 kHz 〜 6 kHz 連続可変
■フィルター特性 LO・HI ともに-12 dB/oct. Q=0.7
■HI側レベル調整 –10 〜 0 dB 連続可変
■最大入力レベル    : 3 Vrms
■歪率    0.01% (100 〜 10 kHz)
■残留ノイズレベル
–100 dBV 以下 (DIN AUDIO)
■入力端子       : RCA × 1 系統
■出力端子   : RCA × 2 系統(LO・HI)
■電源 : 専用アダプター DC12 V/1 A
■外形寸法109(W)× 28(H)× 60(D)mm
■質量         : 約240 g
●EN15





お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

マルチアンプ方式対応の2Wayスピーカーボックス。

マルチアンプ方式にもバイ・アンプ方式やチャンネルデバイダーを使った方式がありますがここではチャンネルデバイダー方式です。

FOSTEX      フォステクス

P802-S


1台税込¥

ペア税込¥33,000

税込み特価¥

ウーハー(低音用スピーカー)とツィーター(高音用スピーカー)それぞれの入力端子を設けたマルチアンプ方式対応の2Wayスピーカーボックス。

●弊社製ドームツイーター「PT20K」、8cmコーン型ウーハー「PW80K」専用設計。

●同時発売のチャンネルデバイダー「EN15」と、弊社製パーソナルアンプ「AP15d」×2台などと共に使用することで、自分だけの音作りを楽しめるマルチアンプ方式を構築する事ができます。

■形式    : バスレフ型
■外形寸法  : 101(W)×195(H)×118(D) mm( 一台あたり)
       ※SPターミナル含まず
■内容積   : 1.4 L(一台あたり)
■fb    : 90 Hz
■質量    : 約650 g(一台あたり)
■材質    : PB t12 mm( バッフル) / t9 mm(天板、底板、
       側板、裏板)
■仕上げ   : チェリー調

--------------------------------------------------------------------------------------------








ハセヒロ・オーディオから新製品! 音の見える? アクリル・クリア・スピーカー登場!!!!!

音楽を聴くのがさらに楽しくなる、置き場所自由、音は本物、音が音楽が見える? アクリルクリア・スピーカー登場!

自作キット品 AMA-131SSK

 寸法 : 高さ 350mm 横幅 110mm 奥行 195mm 重量 : 約4Kg

 カラー :ブラック・ブルー・ピンク・ホワイト・シルバー
 本体&付属品:塗装済みスピーカー本体(MDF製)、透明アクリル製サイドバッフル
           戸澤式吸音レゾネーター ミニ
、スピーカーコード、ユニット取付用ネジ           セット、スピーカーターミナル、内部埋め込みボルト、透明ネジ

スピーカーユニットは8センチサイズ限定ですが、フォステクスやDIYオーディオをはじめ、10 機種(ペーパー、チタン、ポリプロピレン、アルミコーンなど)も揃っているTangBand製のユニットからもチョイスできます。
完成後もサイドバッフルを外して他のスピーカーユニットに交換したり、吸音材やスピーカーケーブルを取替えてお好みの音質に改善する楽しみがあります。

税込価格¥ →税込特価¥48,600

--------------------------------------------------------------------

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

完成品 AMA-131SS(ユニット DIY仕様)

 寸法 : 高さ 350mm 横幅 110mm 奥行 195mm 重量 : 約4Kg
  カラー :ブラック・ブルー・ピンク・ホワイト・シルバー
 使用ユニット  :  DIY SA/F80AMG
DIYユニットの特徴
  マグネシューム振動板による鮮明な音質。高域も美しく
   オールラウンドタイプ。


 (ユニット DIY 8Ω)



税込価格¥ →特価¥61,560

   長谷弘工業の重ねて作るバックロードホーン        ベーシックモデル





重ねて作るバックロードホーンスピーカー
厚さ3cmのMDF板にホーンの形状と同じの穴を切り抜き、それを数枚積層することでBOXの内部に 曲線で拡がり、折り曲げ部も完全な曲線エクスポネンシャルホーン を造りだすことができました。 木製では初めてのエクスポネンシャルバックロードホーンスピーカーです。

今までにない画期的なスピーカーです。 板を積み重ねてネジ締めする自作スピーカーです。釘や接着材は使いません。 組立家具の要領で、家庭にある工具で初心者でも簡単に楽しく組立てできます。
釘、接着剤を使わないネジ止め方式なので完成後、何回も分解、再組立が簡単にできます。スピーカーユニット、ケーブルの交換、音道壁の補強などご自身の工夫でオリジナルの音作りを楽しめます。

  納期:
  7日ほどかかります。ご了承ください。

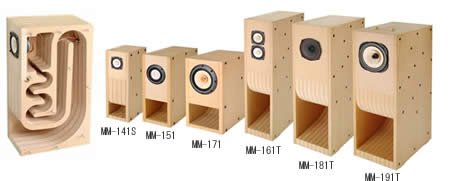

左から  MM-141S  MM-151

      MM-171   MM161T

      MM-181T  MM-191T

スピーカーユニットは別売です。
ターミナル、ケーブル、吸音材も付随していますので手軽に組立てできます。
付属品:ターミナル(PT−12)内部配線(両端に圧着端子付)吸音材(ニードルフェルト)L型レンチ

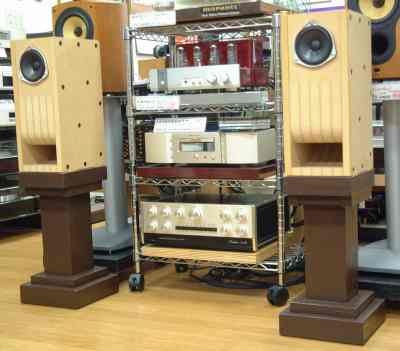

椅子に座って聴くためMM151S用スタンドを低コストで作ってみました。高さが約50センチで材料は密度のある室内用合板です。低音域がはっきりし全体には解像度アップが図られました。

天板の厚さが約50mm.、そこにサブ天板が25ミリです。どこをたたいてもコツコツと締まった音がします。台座は約60ミリ、サブ板が25ミリです。柱は4寸角を使用し、周りに合板をあてがい共振モードを変えています。仕上げがもう一つですね。

このスピーカーは作ってしまえば終わりのスピーカーではありません。 完成してからが音造りの始まりでもあります。 お望みなら何回でも分解して、スピーカーユニット、ケーブルの交換、音道壁の補強などご自身の工夫でオリジナルの音作りを楽しめます。ご自身の工夫で納得のゆく音に仕上げることができます。 今までのスピーカーには無かった新しい楽しみを味わえるスピーカーです。

低音の出ない繊細で神経質なスピーカーが多い中、バックロードホーンタイプは、これぞオーディオといった太く豪快なバックロードホーンならではのサウンドが楽しめます。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

品番

MM-141S

MM-151S

 MM−151



取付ユニットサイズ

8cm用

10cm用

10cm用

バッフル穴径

75mm

93mm

93mm

本体サイズ(cm)

H45 W16 D25

H45 W19 D25

 H45 W19 D41

重量

7.0Kg

7.5Kg

 10.5Kg





税込価格¥30,250
税込特価¥29,000

税込価格¥36,850
税込特価¥35,000

税込価格¥46,200
税込特価¥4
3,800
フォステクス
適合ユニット
FE87E
FE83E
(FF85K)

FE103E、
FE107E

おすすめ、強力モデルのFE108EΣ、迫力のバックロードホーンの魅力が存分に楽しめます。

FE103E
FE107E

おすすめ、強力モデルのFE108EΣ、迫力のバックロードホーンの魅力が存分に楽しめます。

従来のバックロードホーンはコニカルホーンや直管の組合せである擬似ホーンのためホーン効果が低く、継ぎ目ごとに反射がでて音が濁ります。

MMシリーズは、曲線で広がる理想的なエクスポネンシャルのホーンです。 それを共振の少ない高密度MDFで造ったため、ヒヤリング特性が大変優れ試聴された方はその音の生々しさにびっくりされています。 従来のバックロードホーンのイメージを塗り替える究極のバックロードホーンスピーカーです。

トールボーイタイプで10〜20センチユニットと適合します。 ペアです。

MM-151T

10cm

93mm

H90 W19 D45

23kg

FE103En
FE107E

税込価格¥79,200


お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

MM-161T

12cm

104mm

H90 W22 D45

25kg

FE108EΣ
FF125K
FE127E
FE126En

税込価格¥95,700



MM-181T

16cm

155mm

H90 W28 D45

30kg

FE168EΣ
FE168ES
FE166E

税込価格¥133,650



MM-191T

20cm

185mm

H90 W31 D45

32kg

FE208ES
FE208EΣ
FE206E
FX200
F200A

税込価格¥151,800




お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

奥行きの少ないセミトールボーイタイプです。

品番 ユニットサイズ バッフル穴径 本体サイズ 重量 フォステクス
適合ユニット
税込価格(ペア)
MM-141ST 8cm 75mm H71 W16 D25 13kg FE87E,FE83En,

FF85K

税込価格¥52,800
税込特価¥



MM-151ST 10cm 93mm H71 W19 D25 15kg FE103En,

FE107E

税込価格¥60,500
税込特価¥


MM-161ST 12cm 104mm H71 W20 D25 16kg FE108EΣ、

FF125K、

FE127E、

FE126En

税込価格¥68,200
税込特価¥


ハセヒロ

エクスポネンシャルバックロード方式

UMU-131XS   完成品(受注生産)

税込価格¥47,300
税込特価¥42,800

フルレンジ・チューンド5cmピュアコーン

スモールプレミアム 驚きの最小バックロードシステム ■双曲線エクスポネンシャルバックロードホーン方式。 ■エンクロージャーに新開発の音響用特殊塗料をコーティング ■繊細に、のびやかに、力強く、ボディサイズを超越

目を閉じればそこには大型システム並みのスケール感と、小型システムならではの定位とスピード感、そして音源を忠実に再現するリアリティワールドが広がります。

全高 227mm・全幅 95mm・奥行 123mm

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから



ハセヒロ

エクスポネンシャルバックロード方式

UMU-121SSR   完成品(受注生産)

税込価格¥52,800
税込特価¥47,800

スモールプレミアム 驚きの最小バックロードシステム。
PC、TV用にも最適 薄型卓上用 バックロードホーン
■双曲線エクスポネンシャル バックロードホーン方式。
■強力ネオジウムマグネット5cm ウッドコーンユニット使用。

目を閉じればそこには大型システム並みのスケール感と、小型システムならではの定位とスピード感、そして音源を忠実に再現するリアリティワールドが広がります。

高 350mm・全幅 90mm・奥行 190mm

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから





ハセヒロ

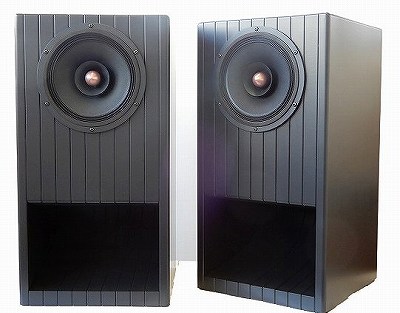

ジャズファン向けに開発した、ジャズ専用のバックロードホーンス ピーカー

UMU-191M Mark3 J
azz Audio Fan’s Only

税込価格¥209,000(ペア)
税込特価¥189,000

ジャズの本場、米国セントルイスで開発されたAudioNirvana社のジャズ向けの20cmフルレンジユニットを、双曲線で拡がる理想のホーンで伸びやかに吹き上げます。

新Super8 20cmフルレンジユニット搭載で更にジャズを心底楽しめるスピ ーカーになりました。

ジャズファンに喜ばれる、歯切れ良く、骨太で力強いストレートな音質が特長です。

出力音圧レベル:97dB
インピーダンスダンス:8Ω

シンバル、ハイハット、ビブラフォンなどの金属楽器の高域が大変リアルで、胸のすく演奏を楽しめます

高さ:615mm、全幅:315mm、奥行:340mm、重さ:22Kg

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから




-------------------------------------------------------------------------------------------


アッテネーター(レべルコントローラー)
(トィーターを追加して2ウェイ、3ウェイにする場合の高域レベル調整に使用します)
資料 fostex


高信頼性レベルコントローラー

R80B

税込価格¥3,520


(8Ω、100W)

高信頼性レベルコントローラー

税込価格¥6,380


(8Ω、200W)

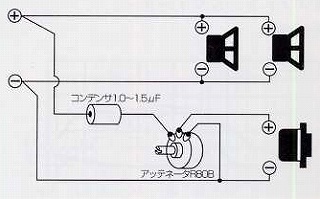

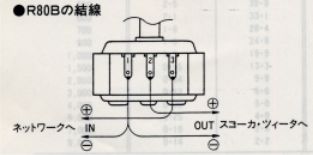

アッテネーターの取り付け例

資料 fostex

片側だけ使うと16Ωになります。その場合の耐入力は半分になります。

コイルの取り付けはエンクロージャーの背面かボードを利用し、エポキシ系の接着剤で取り付けます。ネジで取り付ける場合は、真鍮等の非磁性体の木ネジやねじとナットで取り付けます。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

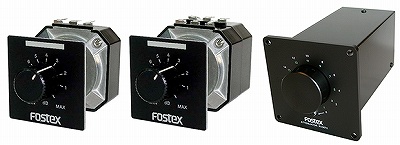

R80B/R82B/R100T2

R80B:高耐入力アッテネーター

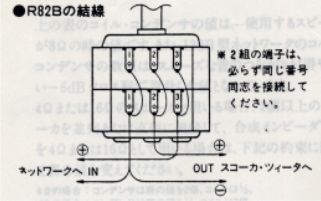

R82B:巻線2組連装の高耐入力アッテネーター
R100T2:トランス式アッテネーター
減衰量 R80B  0〜40dB以上 R82B 0〜40dB以上 R100T2  0〜21dB(12dB)

標準価格

R80B   税込価格¥ 3,520    税込特価¥

R82B   税込価格¥6,380    税込特価¥

R100T2   税込価格¥49,500   税込特価¥

◎ R100T(旧機種)→ R100T2 主な変更点

・ロータリースイッチを変更。特殊銀合金の接点により、安定した接触抵抗を保つことで信頼性が更に向上しています。
・内部の入出力ターミナル部に低損失金メッキを使用しています。

・外形寸法は異なりますので、交換の際にはご注意ください。



--------------------------------------------------------------------------------

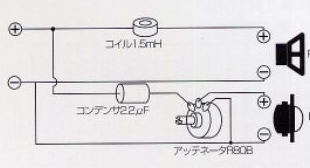

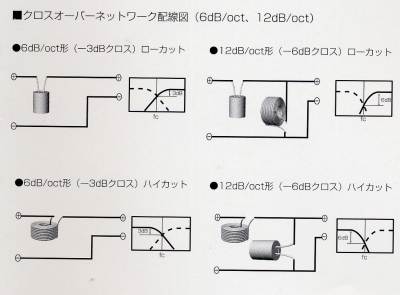

(参考) 2wey 時のアッテネータの使用例




ローカットとハイカット

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

スピーカーケーブルの端末処理行っています。
端末被覆カットサービス。Y型ラグ圧着取り付け。バナナプラグ取り付け。
スピーカーケーブルをご注文の際お申し付けください。

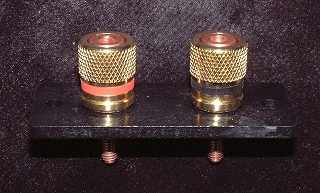

スピーカーターミナル   推薦

銅を採用し導電率が抜群に良くなりました。(ネジ式) バナナプラグ対応

  取付け板寸法 60mm×25mm  端子間25mm(センター間)

fostex     T150B   (1個)


税込¥3,190

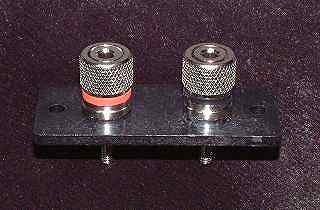

スピーカーターミナル

ネジ式。バナナプラグ対応。自作スピーカー用。アンプ用

fostex

取付け板寸法 60mm×25mm  端子間25mm(センター間)

       P24B      (1個)


税込¥1,650
